Materialele din care tăiem garnituri plane, cu temperatura de lucru și certificările pe care le au. Sunt 18 plăci pe care le ținem în stoc — dacă ai nevoie de altceva, întreabă.
Pagina asta e despre plăci de etanșare, din care se decupează garnituri la dimensiunea flanșei. Pentru O-ringuri și simeringuri, materialul se alege direct din catalog, pe fiecare dimensiune.
Fluidul elimină familii întregi înainte de orice altceva. Hidrocarburi — motorină, ulei, benzină — cer nitril; un EPDM se umflă și cedează. Apă caldă și abur merg invers: EPDM ține, nitrilul îmbătrânește.
Cauciucurile se opresc între 70 și 180 °C. Peste atât intri în fibră comprimată, care urcă până la 350–400 °C. Contează temperatura de vârf a instalației, nu cea de regim.
Pentru apă potabilă și pentru gaz, marca nu e o preferință, e o condiție. Un material fără DVGW nu are voie într-o rețea de gaz, oricât de bine ar etanșa.
Temperatura maximă și marcile deținute. Apasă pe un material pentru descrierea completă.
| Material | Temperatură | Apă potabilă | Gaz | Hidrogen | Oxigen | Contact alimentar |
|---|---|---|---|---|---|---|
| Tesnit BA-F | max. ~400 °C | Nu | Nu | Nu | Da | Nu |
| Tesnit BA-U | max. 350 °C | Da | Da | Nu | Da | Nu |
| Tesnit BA-KTW-G | max. 350 °C | Da | Da | Nu | Nu | Da |
| Tesnit BA-Soft | max. 350 °C | Da | Da | Da | Nu | Nu |
| Tesnit BA-50 | max. 280 °C | Da | Da | Nu | Nu | Nu |
| Tesnit BA-202 | – | Da | Nu | Nu | Nu | Nu |
| Klingersil C-4240 | – | Da | Da | Da | Nu | Nu |
| Klingersil C-4400 | – | Da | Da | Da | Nu | Nu |
| Reinz AFM 34-2 | – | Da | Da | Nu | Nu | Nu |
| Fibră Vulkanite | max. 90–110 °C | Da | Nu | Nu | Nu | Nu |
| Fibră Mecsint | max. 90–110 °C | Nu | Nu | Nu | Nu | Nu |
| Silicon | −50 … 180 °C | Nu | Nu | Nu | Nu | Nu |
| Cauciuc EPDM peroxidic 75/80 SH | −40 … 150 °C | Nu | Nu | Nu | Nu | Nu |
| Cauciuc EPDM 80 SH | −20 … 130 °C | Nu | Nu | Nu | Nu | Da |
| Cauciuc NBR GAS 70 SH | −20 … 100 °C | Nu | Nu | Nu | Nu | Nu |
| Cauciuc TENAX 80/85 SH | −30 … 90 °C | Nu | Nu | Nu | Nu | Nu |
| Cauciuc SBR 70 SH | −20 … 70 °C | Nu | Nu | Nu | Nu | Nu |
| Jaeger 28299 | – | Nu | Nu | Nu | Nu | Nu |
„–” la temperatură înseamnă că fișa producătorului nu publică o limită, nu că materialul nu are una. Întreabă-ne dacă aplicația ta e la limită.
Fibre aramidice sau sintetice legate cu cauciuc, presate în plăci. Sunt materialul implicit pentru flanșe: rezistă la presiune și temperatură mult peste orice cauciuc, iar certificările decid unde au voie să lucreze.

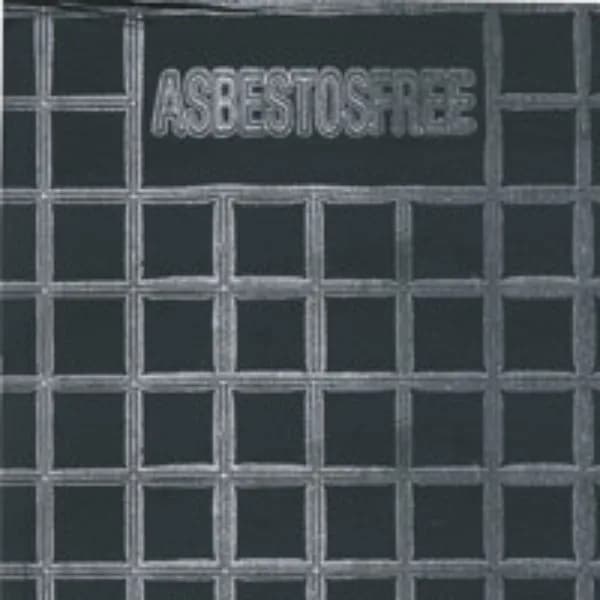

Cea mai ridicată temperatură din gamă. Abur saturat, gaze, uleiuri, acizi slabi.
Garnituri fără azbest rezistente la temperaturi înalte, recomandate în special pentru abur saturat, gaze, uleiuri, combustibili și acizi slabi.
Este alegerea pentru punctele fierbinți ale unei instalații, acolo unde un material universal ar începe să curgă.

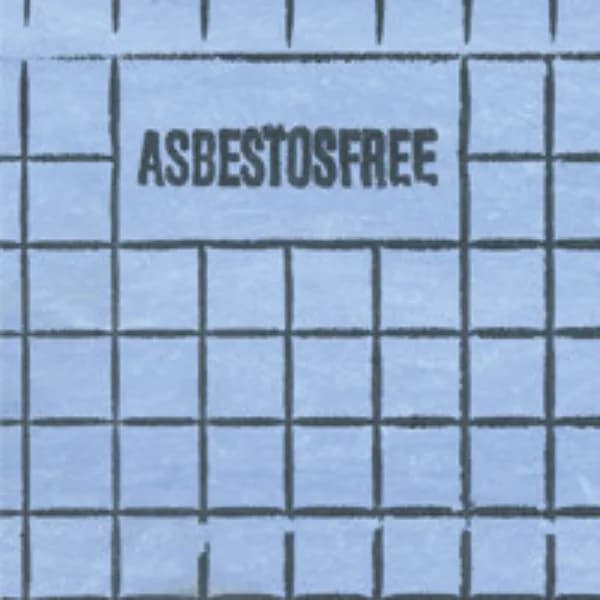

Universal, cu Kevlar. Singurul din gamă certificat și pentru apă potabilă, și pentru gaz, și pentru oxigen.
Garnitură fără azbest de înaltă calitate pentru utilizare universală, conținând Kevlar.
Rezistentă la uleiuri, apă, abur, gaze, soluții saline, combustibili, hidrocarburi și agenți frigorifici. Dacă nu știi exact ce trece prin flanșă, acesta e materialul care greșește cel mai rar.

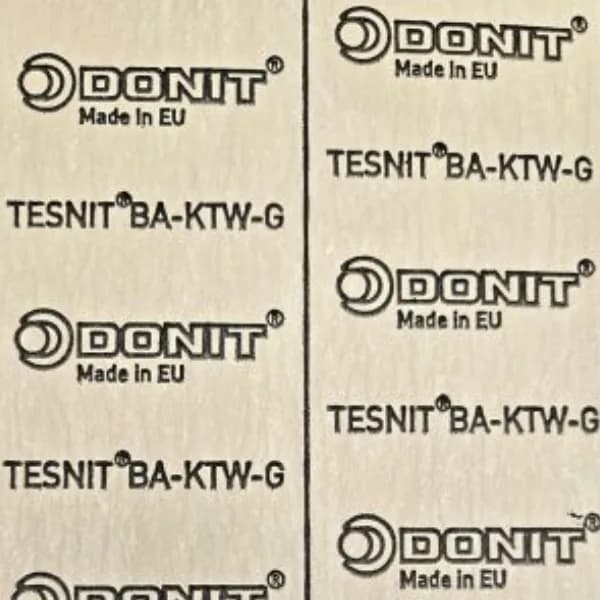

Apă potabilă rece și caldă, plus rețele de gaz. Fibre aramidice, liant NBR.
Garnituri fără azbest de înaltă calitate pentru utilizare universală, realizate din fibre aramidice, materiale anorganice și liant din cauciuc NBR.
Potrivite pentru apă potabilă, rece și caldă, și pentru rețele de gaz — cele două aplicații unde certificarea contează mai mult decât performanța.

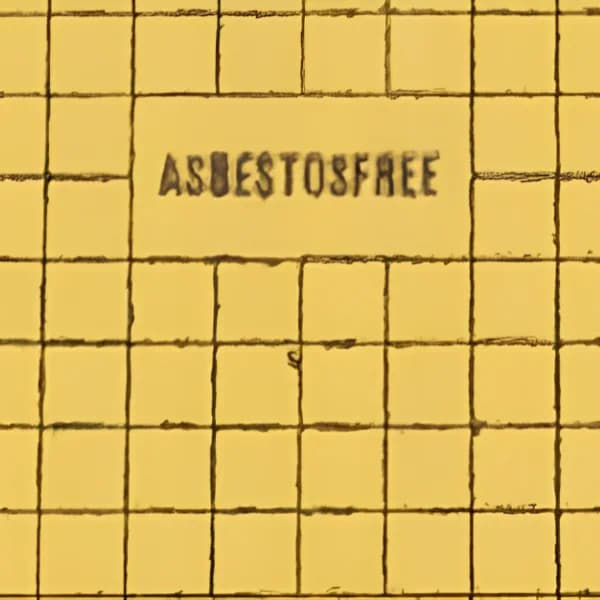

Compresibilitate mare și revenire elastică. Pentru flanșe deformate sau strânse neuniform. Testat pentru hidrogen.
Garnitură fără azbest cu valori ridicate de compresibilitate și revenire elastică, combinate cu o rezistență termomecanică superioară și o excelentă capacitate de etanșare.
Fabricată din fibre sintetice, liant NBR și materiale de umplutură speciale. Rezistentă la uleiuri, combustibili, lubrifianți, aer, abur, agenți frigorifici și multe alte fluide.
Compresibilitatea e motivul real pentru care se alege: o flanșă veche, cu fața zgâriată sau ușor strâmbă, nu etanșează cu un material rigid.
Kevlar și liant NBR. Proprietăți mecanice excelente, flexibilitate bună.
Garnitură fără azbest ce conține Kevlar și liant NBR de înaltă calitate, cu excelente proprietăți mecanice și flexibilitate bună.
Potrivită pentru contact cu apă potabilă, gaze și utilizări generale cu uleiuri și combustibili.

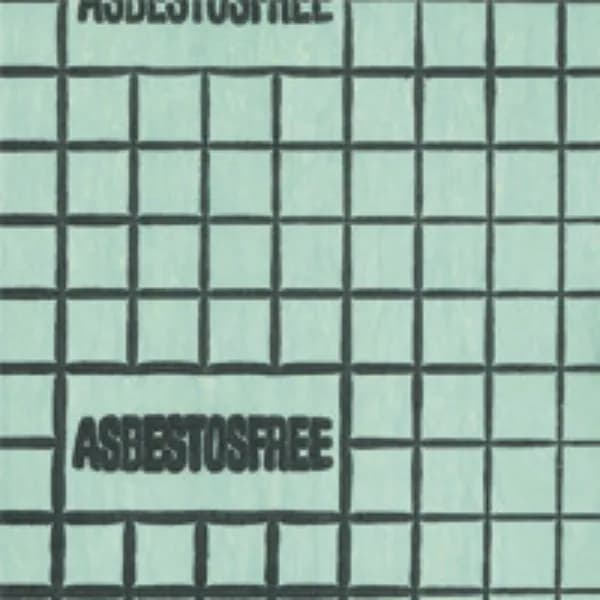

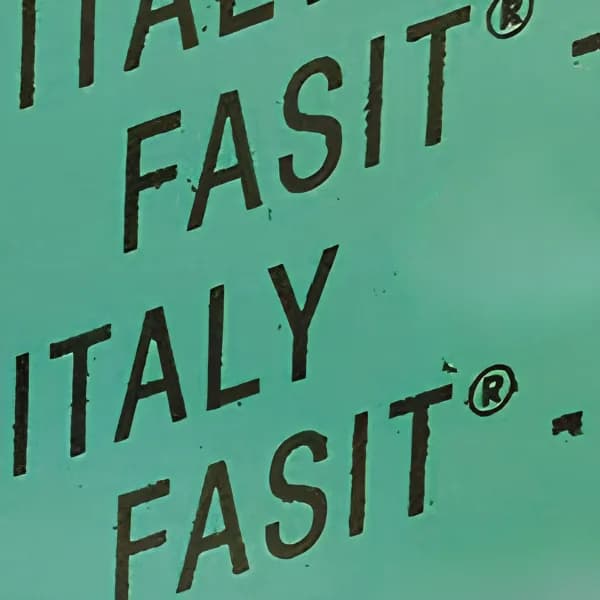

Robinetărie și instalații de încălzire. Apă și abur, cu certificare pentru apă potabilă.
Garnituri fără azbest potrivite pentru utilizări generale, inclusiv în contact cu apă la temperaturi ridicate și cu abur.
Fiabilitatea ridicată a etanșării le face materialul obișnuit în robinetărie și în instalațiile de încălzire.

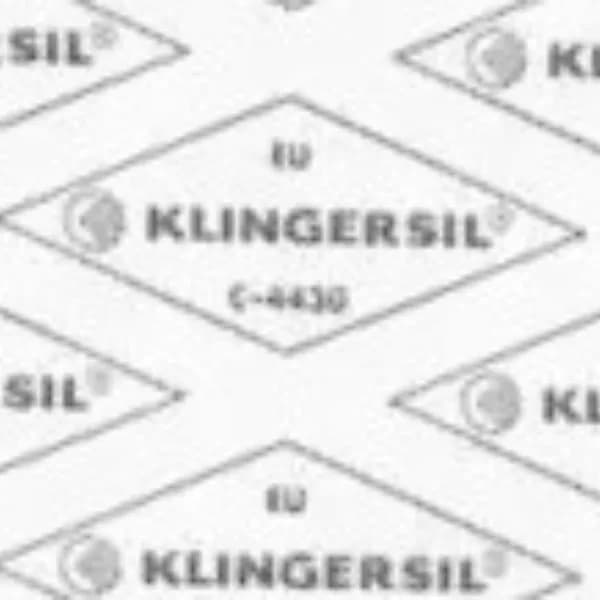

Făcut pentru alimentarea cu apă potabilă. Cel mai certificat material din gamă, inclusiv H₂-ready.
Garnituri fără azbest potrivite pentru cerințele specifice ale alimentării cu apă potabilă.
Rezistente la fluide necritice precum apă potabilă, apă, uleiuri, combustibili, hidrocarburi și gaze inerte. Realizate din liant NBR, în varianta pentru apă potabilă, armat cu fibre de celuloză.

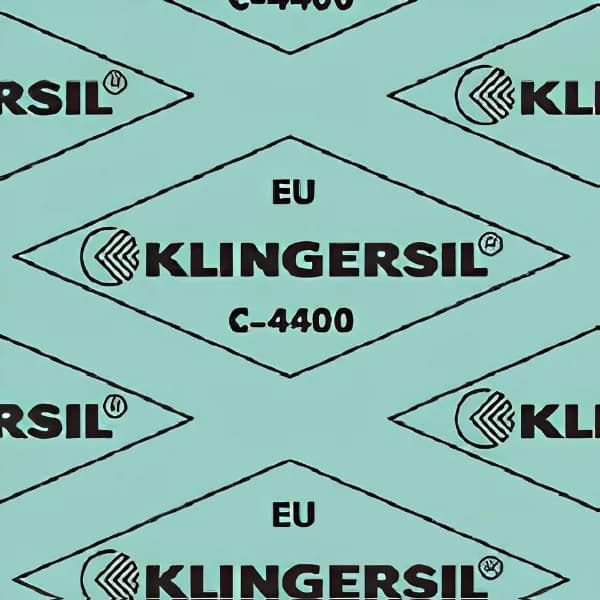

Fibre aramidice legate cu NBR. Gama cea mai largă de aplicații din întreaga listă.
Garnituri fără azbest cu o gamă largă de aplicații, fabricate din fibre aramidice legate cu NBR.
Rezistente la uleiuri, apă, abur, gaze, soluții saline, combustibili, hidrocarburi și agenți frigorifici.

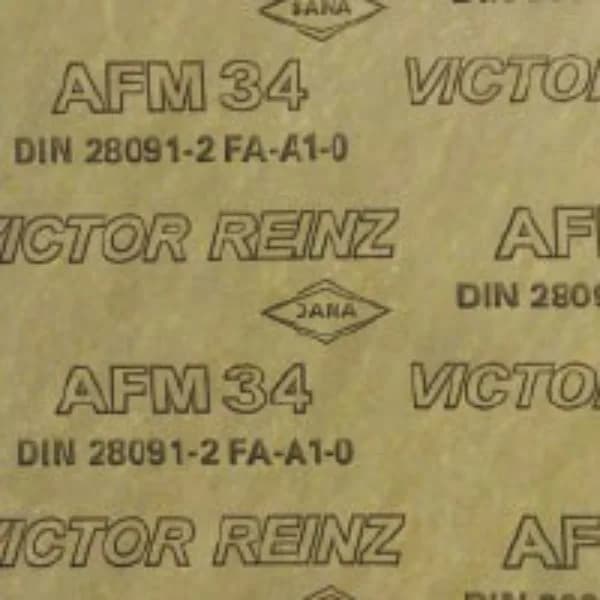

Fără azbest, pentru utilizare universală. Certificat pentru gaz și pentru apă.
Garnituri fără azbest de înaltă calitate pentru utilizare universală.
Un material de lucru obișnuit, ales de obicei acolo unde certificarea pentru apă și gaz e cerută, iar temperatura nu este critică.
Celuloză tratată, fără liant de cauciuc. Rigide și ieftine, pentru temperaturi joase — capace de pompă, izolații, robinetărie.

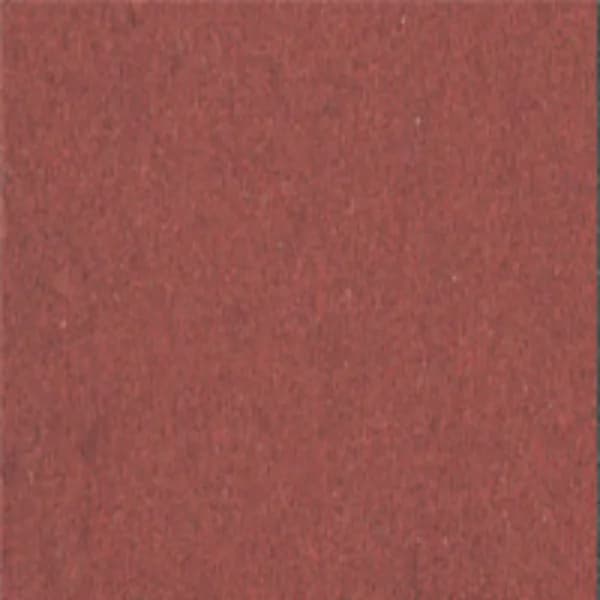

Celuloză keratinizată: dură, compactă, elastică. Pompe, motoare, izolații.
Garnituri din fibră de celuloză supusă unui proces de keratinizare, care îi conferă caracteristici excepționale de duritate, compactitate și elasticitate.
Ideală pentru utilizare la pompe, ca material izolant și în motoare.
Carton presspan, foarte rigid. Industrie electrică, robinetărie, valve.
Garnituri din carton „presspan” de calitate superioară, foarte rigide și rezistente.
Potrivite pentru industria electrică, robinetărie și valve. Nu conțin adezivi sau aditivi.
Se aleg după fluid și după temperatură, nu după duritate. Duritatea (SH) spune cât de tare strânge flanșa înainte ca materialul să cedeze, nu cu ce e compatibil.
Cel mai larg interval de temperatură dintre cauciucuri: de la −50 la +180 °C.
Rezistență excelentă la temperaturi ridicate și scăzute, la agenți atmosferici și ozon, cu proprietăți mecanice bune.
Potrivit pentru contact cu apă, aer și lichide fiziologice. Se alege pentru interval de temperatură, nu pentru rezistență mecanică — la uleiuri și combustibili există materiale mai potrivite.

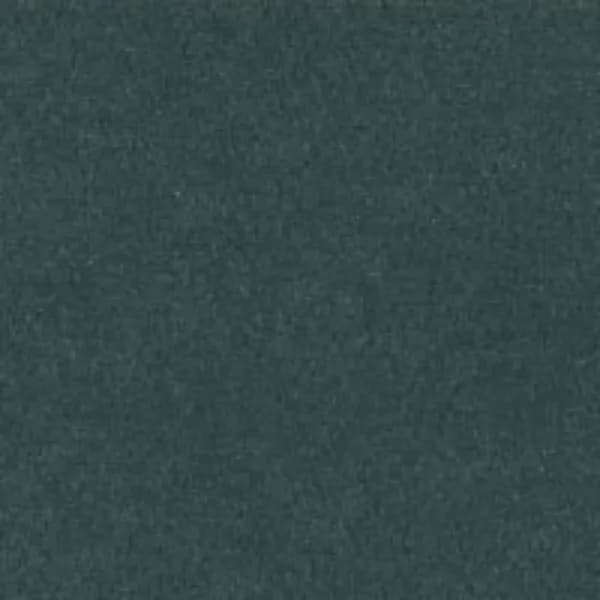

EPDM tratat cu peroxid. Proprietăți mecanice ridicate, până la 150 °C.
Cauciuc tratat cu peroxid, cu proprietăți mecanice ridicate.
Reticularea peroxidică e ce îl separă de un EPDM obișnuit: rezistă mai bine la temperatură și la deformare remanentă sub strângere îndelungată.
Pentru apă. Rezistență foarte bună la îmbătrânire, ozon și UV. Conform FDA.
Manșon din cauciuc 100% EPDM 80 SH pentru aplicații cu apă.
Rezistență foarte bună la îmbătrânire, ozon și agenți atmosferici, inclusiv raze UV, cu proprietăți mecanice bune. Este materialul obișnuit pentru instalații expuse la exterior.
Cauciuc nitrilic pentru gaze combustibile, uleiuri și carburanți.
Cauciuc nitrilic pentru contact cu gaze combustibile, uleiuri și combustibili, cu proprietăți mecanice excelente.
Nitrilul este singurul cauciuc din această listă compatibil cu hidrocarburi — un EPDM în contact cu motorina se umflă și cedează.

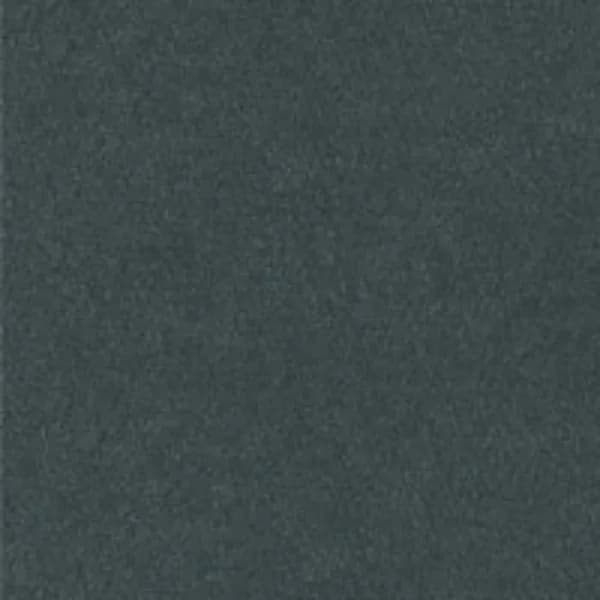

Cauciuc natural cu duritate ridicată. Apă și aer, rezistență mecanică excelentă.
Pe bază de cauciuc natural, cu duritate ridicată, compatibil cu apă și aer.
Rezistență mecanică excelentă — se alege acolo unde garnitura este solicitată mecanic, nu chimic.
Utilizări generale cu apă, unde nu se cer proprietăți deosebite. Și cu inserție textilă.
Cauciuc stirenic pentru utilizări generale în contact cu apă, unde nu sunt necesare proprietăți fizico-mecanice ridicate.
Disponibil în variantă normală și cu inserție textilă, care îi crește rezistența la rupere sub presiune.
Materiale de barieră, nu de etanșare sub strângere.

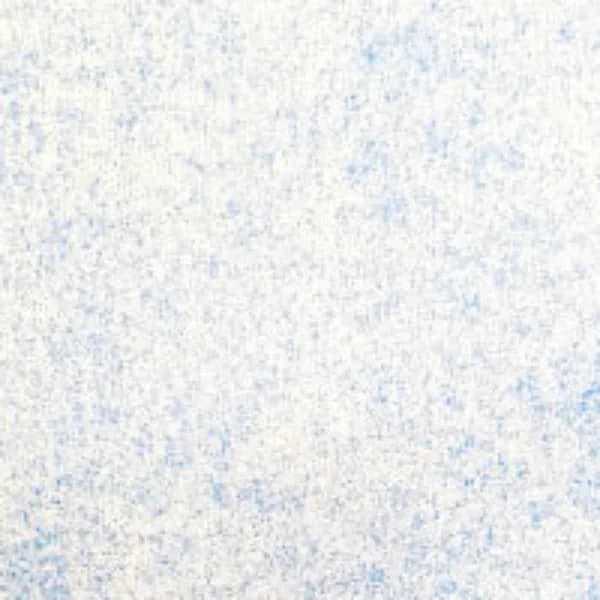

Membrană impermeabilă și respirabilă, pentru protecția pereților împotriva apei.
Membrană impermeabilă și respirabilă pentru aplicații în pereți, utilizată ca protecție împotriva apei.
Nu este un material de etanșare sub strângere: lucrează ca barieră, nu ca garnitură de flanșă.
Spune-ne ce fluid, ce temperatură și ce flanșă ai, iar noi îți spunem din ce material se taie garnitura și cât costă. Tăiem la dimensiune din placă.
